單相多功能電力儀表是本公司集多年的電表設計經驗，所推出的新一代微型導軌式電能表。該儀表采用LCD顯示，可進行時鐘、費率時段等參數設置，并具有電能脈沖輸出功能；可用RS485通訊接口與上位機實現數據交換，極大地方便了用電自動化管理。該儀表具有體積小、精度高、可靠性好、安裝方便等優點，性能指標符合國際GB/T17215、GB/T17883和電力行業
DL/T614對儀表的各項技術要求。

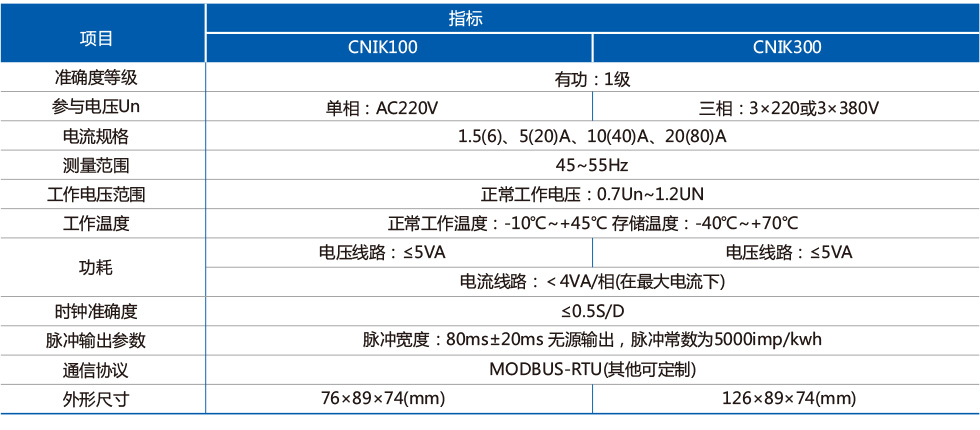

技術指標
功能
計量
計量正向和反向電能，并具有功率方向自動識別和指示等功能。
總、尖、峰、平、谷電能分別存儲，并保存在相應存儲單元中。
電表內能存儲3個月的數據，默認電量凍結轉存日為月未24時(月末凍結)。
斷電后所有存儲數據不丟失，并能保持10年以上。
時鐘及時段費率
時鐘誤差在0.5s/天以內，具有日歷、計時和閏年自動切換功能。
可編程設置尖、峰、平、谷4種費率，日時段可設8個時段，時段最小間隔為1小時。
顯示
7位寬溫型LCD顯示。
可實時顯示電壓、電流有效值，可實現數據輪顯，循環顯示時間為4s。
電能脈沖用紅色LED指示。
四種費率時段尖、峰、平、谷漢字指示。
輸出
有功電能脈沖輸出，用于校表、采集電能量。
編程
編程設置通過上位機進行。
時間日期設置。
電表地址設置。
費率時段設置。
電量底數清零設置。
通信
用于參數設置及抄表。
RS485通信接口，MODBUS-RTU通信協議。

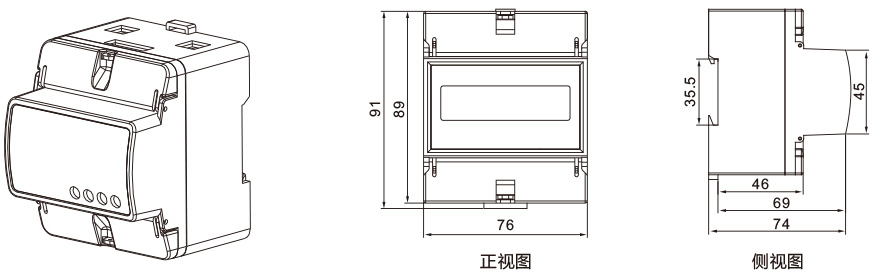

外形及開孔尺寸

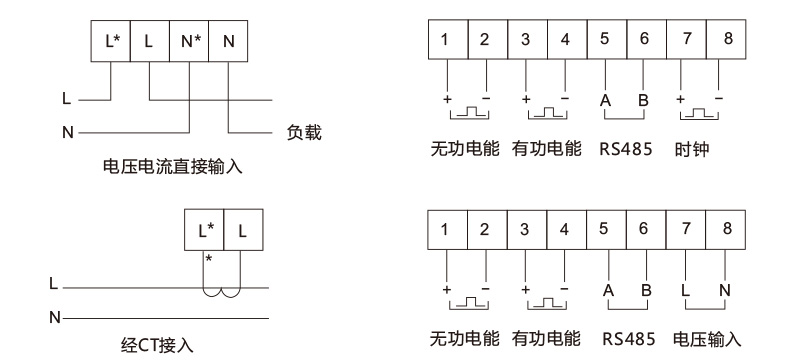

接線方式
單相多功能電力儀表支持一次接入(直接接入)和二次接入(經電流互感器CT接入)兩種接線方式。
典型應用圖
CNIK100-E/FC典型應用圖
CNIK100-E/FC是一個單相復費率有功電能計量表，可
直接接入最大80A的電流。CNIK100-E/FC有一個脈沖
輸出，可采集有功電能的消耗，使用PLC或PC進行分析。
此外，模數化的結構方便其與微型斷路器一起使用，安裝
于配電箱內。可以通過上位機實現電能計量的集中化。
